L’essentiel à retenir : le câblage d’un simple allumage repose sur l’interruption de la phase via les bornes L et 1, tandis que le neutre rejoint directement le luminaire. Cette méthode assure un contrôle sécurisé de l’éclairage en respectant la norme NF C 15-100. Pour votre sécurité, utilisez des conducteurs de 1,5 mm² protégés par un disjoncteur de 16 A maximum.
La norme NF C 15-100 limite strictement à huit le nombre de points lumineux par circuit protégé par un disjoncteur de 16 A maximum. Pourtant, une installation mal maîtrisée expose directement votre logement à des risques d’échauffement ou de dysfonctionnement électrique. Nous constatons souvent que la confusion entre les conducteurs ou un mauvais raccordement de la phase compromet la sécurité de l’installation.
Nous vous accompagnons dans la réalisation d’un câblage simple allumage conforme aux règles de l’art pour garantir un contrôle fiable de votre éclairage. Nous décortiquons ensemble les étapes de branchement et les principes de sécurité pour sécuriser votre intervention.
Principes du câblage simple allumage et exigences de sécurité
Le câblage impose des fils de 1,5 mm² protégés par un disjoncteur de 16 A maximum. La sécurité exige une coupure au disjoncteur général, isolant la phase du retour lampe selon la norme NF C 15-100.
Pour réussir votre installation, vous devez d’abord maîtriser les fondements techniques dictés par la réglementation en vigueur.
Appliquer la norme NF C 15-100 pour l’éclairage
Vous avez l’obligation d’utiliser des conducteurs de section 1,5 mm² pour tout circuit d’éclairage domestique. Cette règle garantit la sécurité incendie. Elle évite la surchauffe des câbles dans vos murs.
La protection maximale est assurée par un disjoncteur de 16 A. Ce calibrage est le standard strict pour les luminaires. Il prévient les risques de surintensité sur votre réseau.
La norme NF C 15-100 impose un maximum de huit points lumineux par circuit de 1,5 mm² protégé.
Sécuriser l’intervention via le disjoncteur divisionnaire
Coupez l’alimentation générale ou le circuit concerné avant de commencer. Ne travaillez jamais sous tension. Actionnez le levier du disjoncteur divisionnaire. Vérifiez ensuite que le courant ne circule plus du tout.
La vérification d’absence de tension (VAT) est une étape fondamentale. Utilisez un testeur fiable avant de toucher les fils. Un multimètre ne remplace pas cet outil spécifique.
La sécurité n’est pas une option. Un oubli peut causer une électrisation grave. Soyez vigilant.
3 étapes pour identifier les conducteurs et lire le schéma
Une fois la sécurité garantie, vous devez comprendre la fonction de chaque fil qui arrive dans votre boîte d’encastrement.
Repérer la phase, le neutre et le retour lampe
Associez les couleurs conventionnelles : rouge ou marron pour la phase, bleu pour le neutre. Le retour lampe est souvent orange ou violet. Respectez ce code visuel.
Le fil de retour vers le luminaire transporte l’énergie seulement quand l’interrupteur est fermé. C’est le prolongement piloté de la phase. Il alimente directement votre ampoule.
Analyser le schéma de principe du circuit d’éclairage
L’interrupteur agit comme un simple coupe-circuit mécanique. Il ouvre ou ferme le passage du courant sur la phase. Le circuit devient alors complet ou interrompu selon votre action.
Distinguez le simple allumage du va-et-vient. Le premier ne possède qu’un point de commande unique pour votre lampe.
Le va-et-vient utilise des navettes supplémentaires. Le câblage est donc plus complexe à réaliser.

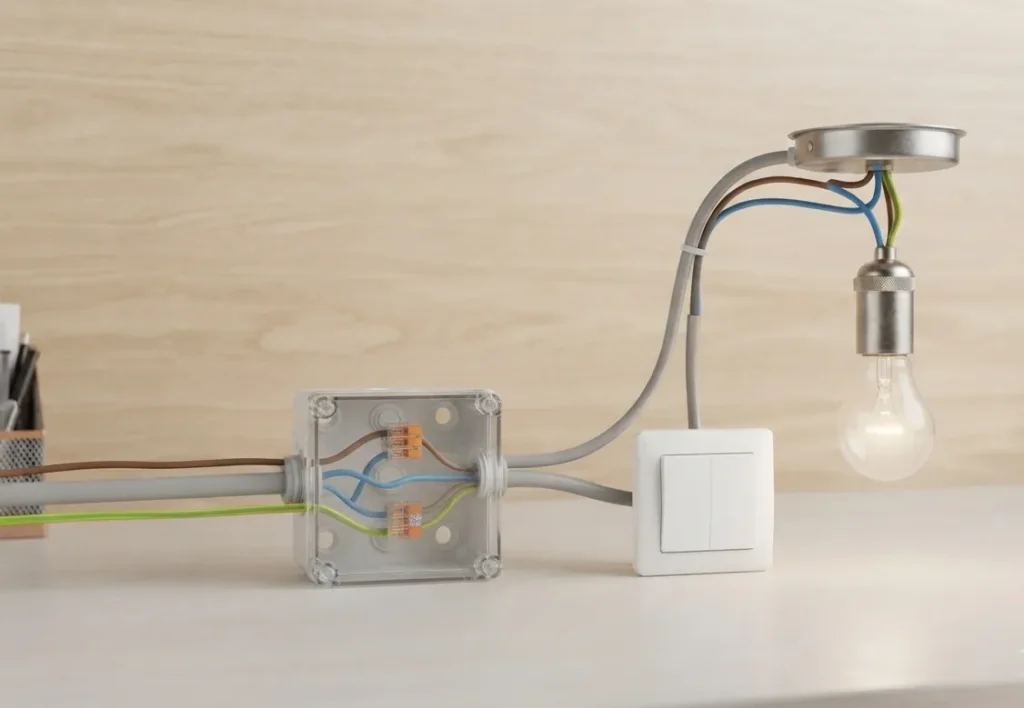

Utiliser la boîte de dérivation pour la répartition
La boîte centralise les connexions venant du tableau et partant vers l’interrupteur. Elle distribue le courant vers vos points lumineux. C’est le nœud de l’installation.
Organisez vos fils avec soin. Utilisez des connecteurs automatiques pour plus de clarté. Cela sécurise vos jonctions électriques durablement.
Une boîte bien rangée facilite les futurs dépannages. Évitez les surplus de câbles inutiles.
@tech5827 Câblage d’un circuit simple allumage. #electricity #electricite #electric #electrician ♬ son original – Tech +
Méthode de raccordement physique de l’interrupteur simple
Le plan en tête, il est temps de passer au raccordement physique des bornes de votre appareillage.
Raccorder les bornes L et 1 de l’appareillage
Vous devez d’abord brancher le fil de phase sur la borne L. Cette borne reçoit le courant permanent de votre installation. Dénudez soigneusement le conducteur sur 11 millimètres environ.
Ensuite, insérez le retour lampe sur la borne de sortie 1. Une flèche indique souvent cette sortie vers l’ampoule. Vérifiez toujours manuellement la bonne tenue du fil électrique.
Comparer les modèles à vis et les bornes automatiques
Les connexions automatiques simplifient grandement vos travaux d’électricité. Elles permettent un câblage rapide et suppriment tout risque de desserrage accidentel avec le temps.
Le serrage à vis reste une technique traditionnelle éprouvée. Pourtant, il exige un contrôle manuel rigoureux de la pression pour éviter tout échauffement des câbles.
| Type de borne | Rapidité | Fiabilité | Usage conseillé |
|---|---|---|---|
| Bornes automatiques | Rapide | Haute | Neuf |
| Bornes à vis | Lente | Moyenne | Rénovation |
Écarter le neutre du mécanisme de commande
Le fil bleu ne doit jamais entrer dans le mécanisme de commande. Son rôle impose une liaison directe vers la lampe sans aucune interruption. Le couper s’avère inutile et dangereux.
Si le neutre transite par le boîtier, utilisez un connecteur type Wago. Cela permet de maintenir la continuité du circuit derrière votre interrupteur simple allumage.
En fait, le neutre sert uniquement au retour du courant. Votre interrupteur ne gère que l’aller.
Comment diagnostiquer et adapter votre installation ?
Votre montage est terminé, mais quelques ajustements ou vérifications peuvent s’avérer nécessaires pour finaliser le projet.
Ajouter un voyant lumineux ou piloter plusieurs points
Pour commander deux lampes, raccordez vos retours lampes simultanément sur la borne 1 de l’interrupteur. Veillez à ce que la puissance totale ne sature pas votre circuit. Un branchement en parallèle est ici indispensable.
L’installation d’un voyant offre un confort d’usage immédiat. Voici les bénéfices constatés pour votre quotidien :
- Repérage facilité dans le noir complet.
- Indication visuelle d’un oubli d’extinction.
- Confort visuel accru lors des déplacements.
Dépanner un circuit défaillant après le montage
Si rien ne s’allume, examinez d’abord l’état de votre ampoule. Vérifiez ensuite que le disjoncteur dédié est bien enclenché sur votre tableau électrique. Une mise hors tension est requise avant tout test physique.
Un fil mal inséré dans une borne automatique bloque le passage du courant. Tirez légèrement sur chaque câble pour valider le maintien. Un serrage ferme garantit la continuité électrique de votre câblage simple allumage.
Techniques pour identifier les fils d’une installation ancienne
Utilisez un multimètre pour détecter la phase avec précision. Mesurez la tension entre chaque fil et la terre. Le conducteur affichant une valeur de 230V correspond à votre alimentation principale.
Analysez ensuite le cheminement des câbles dans les conduits. Identifiez quel fil remonte vers le plafond pour rejoindre le luminaire. Cette observation directe lève les doutes sur la fonction des conducteurs.
Marquez chaque fil avec du ruban adhésif. Ce repérage simple sécurise le remontage final.
