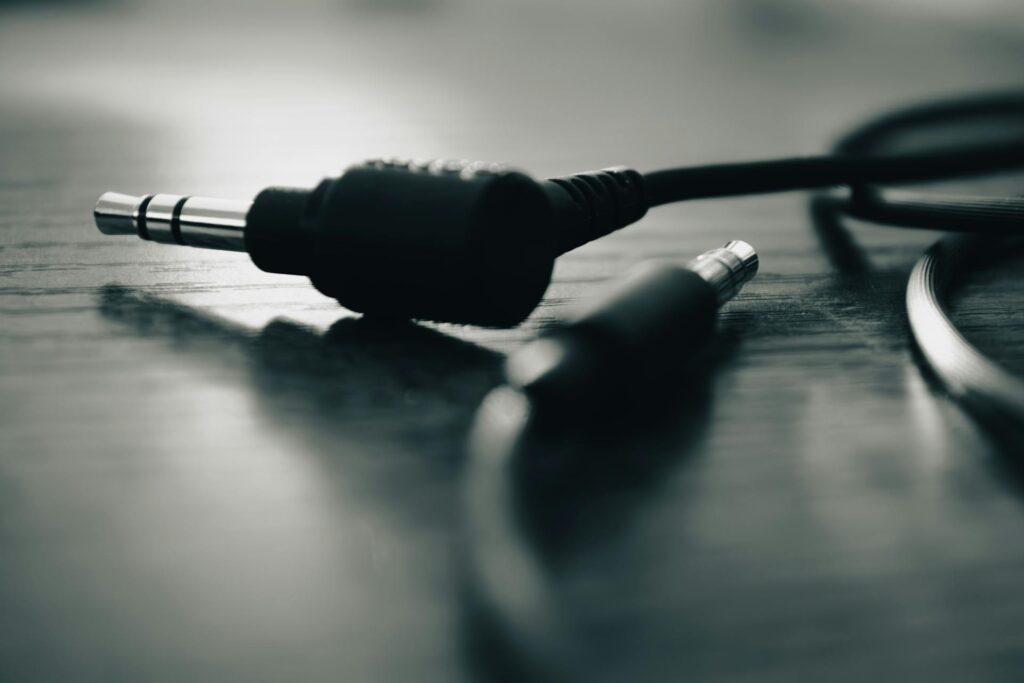

Qu’est-ce qu’une prise jack ?
Une prise jack est un connecteur analogique cylindrique qui permet de transmettre des signaux audio électriques entre différents équipements. Elle se base sur un système de contacts conducteurs (tip, ring, sleeve) qui assure la continuité du signal lors de l’insertion à l’intérieur d’un connecteur femelle.
Sur le plan professionnel, les prises jack servent à relier les consoles de mixage, les interfaces audio, de même que les instruments électroniques, les patchbays sans oublier les systèmes de monitoring. De plus, elles sont résistantes à l’usure grâce à leur conception mécanique qui favorise une insertion rapide, comme c’est le cas des prises jacks professionnelles, qui sont proposées par RS, ce qui est important au sein des environnements à forte fréquence de manipulation.
Les formats de prises jack et leurs usages professionnels
Il existe trois standards de prises jack distinctifs :
- 6,35 mm (1/4″) : il est standard dans l’audio professionnel. C’est le type de format utilisé pour les instruments (guitares, claviers), les sorties de ligne, les entrées de console et les équipements de studio.
- 3,5 mm (1/8″) : ce format est plus fréquent en électronique embarquée et en AV, en particulier pour les équipements de test, les systèmes portables et certaines interfaces audio compactes.
- 2,5 mm : ce type de format n’est pas très courant de nos jours, car il est utilisé dans des applications spécifiques qui requièrent un encombrement réduit.
Le format 6,35 mm est le plus présent dans les environnements exigeants du fait qu’il possède une meilleure résistance mécanique et peut supporter des cycles de connexion répétés.
Architecture des connecteurs : TS, TRS et TRRS
Les prises jack se définissent par leur nombre de conducteurs :
- TS (Tip-Sleeve) : transmission mono non équilibrée (signal + masse),
- TRS (Tip-Ring-Sleeve) : transmission stéréo ou signal mono équilibré,
- TRRS (Tip-Ring-Ring-Sleeve) : intégration de canaux supplémentaires (microphone, commandes).
Dans le cadre professionnel, le TRS équilibré joue un rôle capital. En effet, il favorise la réduction des interférences électromagnétiques par le biais d’une transmission symétrique, indispensable au sein des environnements industriels ou pour les longues distances de câblage.
Transmission du signal et performance
Les prises jack transmettent un signal analogique, qui est en général de niveau instrument ou ligne. À l’opposé des interfaces numériques, les prises jack n’ont pas besoin de conversion, ce qui réduit la latence et permet ainsi de restituer de manière fidèle le signal.
Dans les installations AV, plusieurs facteurs influencent la qualité :
- qualité du blindage du câble,
- précision des contacts,
- impédance des équipements,
- environnement électromagnétique.
Les standards internationaux, tels que ceux définis par International Electrotechnical Commission et Audio Engineering Society, régulent les bonnes pratiques concernant le plan connectique et transmission audio dans le but d’assurer l’interopérabilité et la performance.
Intégration dans les systèmes professionnels
Dans les infrastructures audio modernes, les prises jack s’intègrent la plupart du temps dans des patchbays, ce qui permet de reconfigurer rapidement les flux audio sans nécessité de recâblage permanent. Elles interviennent aussi dans les systèmes de test et de mesure, de même que dans certains équipements industriels qui exigent des connexions analogiques fiables.
Les solutions que proposent des distributeurs spécialisés comme RS Components mettent l’accent sur la diversité des connecteurs disponibles, adaptés aux contraintes professionnelles (haute durabilité, tolérance aux vibrations, précision des contacts).
Avantages et limites dans un contexte industriel
Avantages :
- simplicité d’intégration,
- robustesse mécanique élevée,
- faible latence (signal analogique non dilué),
- compatibilité universelle.
Limites :
- sensibilité aux interférences en non équilibré,
- absence de transmission numérique native,
- encombrement supérieur à certains connecteurs modernes.
Malgré le fait que les interfaces numériques comme USB et Dante soient très prisées, les prises jack demeurent en tant qu’outils stratégiques dans les systèmes audio professionnels. Leur fiabilité, leur efficacité et leur standardisation les mettent au premier rang pour de nombreuses applications critiques.
Dans un environnement où la stabilité du signal occupe une place prépondérante, les prises jack restent une solution éprouvée, taillée selon les exigences des ingénieurs du son, des techniciens AV et des industriels.
